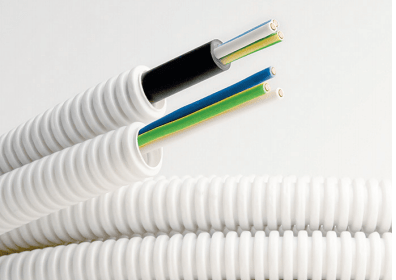

Гофрированные трубы Octopus

Гибкая гофрированная труба из полиамида

Индустриальная гофрированная труба из полиамида (серия F2)

Назначение:
— защита проводов и кабелей от механических повреждений, пыли и влаги, агрессивного воздействия жидкостей и газов при прокладке внутри и снаружи корпусов индустриального оборудования, а также в робототехнике и транспорте.
Условия монтажа:
— открытая прокладка в условиях повышенных нагрузок (динамических, вибрационных, в агрессивных средах).
Отличительные особенности:
— экстремальная ударная прочность;
— высокая гибкость;
— стойкость к агрессивным жидкостям и газам;
— стойкость к ультрафиолету;
— широкий диапазон монтажных и эксплуатационных температур;
— уникальный профиль;
— отсутствие галогенов.

Индустриальная гофрированная труба из не распространяющего горение полиамида (серия F0)

Назначение:
— защита проводов и кабелей от механических повреждений, пыли и влаги в индустриальном оборудовании, телекоммуникациях и связи, в зданиях и сооружениях.
Условия монтажа:
— скрытая прокладка в пустотах фальшстен фальшполов, фальшпотолков из несгораемых материалов;
— открытая прокладка по основаниям из несгораемых и трудносгораемых материалов;
— прокладка внутри и по корпусам индустриального оборудования;
Отличительные особенности:
— стойкость к распространению горения;
— стойкость к ультрафиолету;
— имеется сертификат пожарной безопасности, сертификат соответствия;
— не предназначены для использования в транспорте при открытой прокладке в условиях нагрузок: – динамических; – вибрационных; – в агрессивных средах.



Аксессуары для гибких гофрированных труб из полиамида

Муфта труба-коробка, IP66/IP68

Назначение:
— ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаечные коробки.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратковременное воздействие до +150 °С);
— степень защиты IP66 без уплотнителей PAPM и IP68 с уплотнителями PAR и PAPM;
— простая и надежная стыковка с трубой;
— не содержит галогенов.

Муфта 90° труба-коробка, IP66/IP68

Назначение:
-ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаечные коробки под углом 90°.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратковременное воздействие до +150 °С);
— степень защиты IP66 без уплотнителей PAPM и IP68 с уплотнителями PAR и PAPM;
— простая и надежная стыковка с трубой;
— не содержит галогенов.

Муфта 45° труба-коробка, IP66/IP68

Назначение:
— ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаечные коробки под углом 45°.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратк. воздействие до +150 °С);
— степень защиты IP66 без уплотнителей PAPM и IP68 с уплотнителями PAR и PAPM;
— простая и надежная стыковка с трубой;
— не содержит галогенов.

Тройник, IP66/IP68

Назначение:
— Т-образное соединение полиамидных труб одного номинального диаметра.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратк. воздействие до +150 °С);
— степень защиты IP66 без уплотнителей IP68 с уплотнителями PAR;
— простая и надежная стыковка с трубой;
— не содержит галогенов.

Разветвитель, IP66/IP68

Назначение:
— V-образное разветвление гофрированных полиамидных труб.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратк. воздействие до +150 °С);
— степень защиты IP66 без уплотнителей IP68 с уплотнителями PAR;
— простая и надежная стыковка с трубой;
— не содержит галогенов.

Держатель

Назначение:
— крепление гофрированных полиамидных труб к корпусам оборудования, поверхности стен, потолков и перегородок.
Характеристики:
— материал – полиамид (PA6.6);
— цвет: черный;
— температура эксплуатации – от –40 до +105 °С (кратковременное воздействие до +150 °С);
— не содержит галогенов.

Держатель с крышкой

Назначение:
— крепление гофрированных полиамидных труб к корпусам оборудования, поверхности стен, потолков и перегородок.
Характеристики:

— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратковременное воздействие до +150 °С);
— высокая надежность крепления трубы.

Гайка с метрической резьбой

Назначение:
— фиксация полиамидных муфт к корпусам оборудования, шкафам, щиткам, ответвительным коробкам.
Характеристики:
— материал – полиамид (PA6.6);
— цвет – черный;
— температура эксплуатации – от –40 до +105 °С (кратковременное воздействие до +150 °С);
— не содержит галогенов.

Втулка соединительная

Назначение:
— соединение муфт труба-коробка; две муфты труба-коробка PAM, соединенные втулкой PADM, образуют соединительную муфту для полиамидных труб.
Характеристики:
— внутренняя метрическая резьба;
— материал – ПВХ;
— цвет – черный;
— температура эксплуатации – от –40 до +60 °С.

Кольцо уплотнительное

Назначение:
— герметизация мест ввода гофрированных труб в муфты, тройники, разветвители, обеспечивает степень защиты IP68.
Характеристики:
— материал – эластомер NBR-70;
— цвет – черный;
— температура эксплуатации – от –30 до +100 °С.

Прокладка уплотнительная

Назначение:
— герметизация мест ввода муфт в корпуса оборудования, шкафы, щитки, распаечные коробки, обеспечивает степень защиты IP68.
Характеристики:
— температура эксплуатации – от –40 до +200 °С.

Таблица подбора полиамидных труб и аксессуаров

Гибкие гофрированные трубы

Гофрированная труба из полипропилена (серия 10)

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— монолитное бетоностроение; скрытая прокладка в штробах стен, стяжке полов, пустотах фальшстен, фальшполов, фальшпотолков из несгораемых материалов; открытая прокладка как внутри помещений, так и на открытом воздухе под навесом, по основаниям из несгораемых и трудносгораемых материалов.
Отличительные особенности:
— не распространяет горение;
— повышенная эластичность и ударная прочность;
— широкий диапазон монтажных и эксплуатационных температур;
— влагостойкость;
— стойкость к старению;
— имеется сертификат пожарной безопасности, сертификат соответствия, гигиеническое заключение и сертификат СЕ.

Характеристики

Номенклатура
Гофрированная труба из ПВХ (серия 9)

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— скрытая прокладка в стенах, потолках, полах из несгораемых материалов; допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Отличительные особенности:
— не распространяет горение;
— влагостойкость;
— стойкость к старению;
— имеется сертификат пожарной безопасности, сертификат соответствия, гигиеническое заключение и сертификат СЕ.

Характеристики

Номенклатура

Электротруба

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— скрытая прокладка в стенах, потолках, полах из несгораемых материалов;
— допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Отличительные особенности:
— не распространяет горение;
— влагостойкость;
— стойкость к старению;
— имеется сертификат пожарной безопасности, сертификат соответствия, гигиеническое заключение и сертификат СЕ;
— удобство монтажа;
— быстрая установка на объекте.

Характеристики трубы

Номенклатура

Гофрированная труба из ПНД (серия 7)

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— монолитное бетоностроение; скрытая прокладка в штробах стен, стяжке полов из несгораемых материалов.
Отличительные особенности:
— высокая эластичность и ударная прочность;
— широкий диапазон монтажных и эксплуатационных температур;
— влагостойкость;
— стойкость к старению;
— имеется сертификат соответствия, гигиеническое заключение и сертификат СЕ.

Электротруба

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— монолитное бетоностроение; скрытая прокладка в штробах стен, стяжке полов из несгораемых материалов.
Отличительные особенности:

— высокая эластичность и ударная прочность;
— широкий диапазон монтажных и эксплуатационных температур;
— влагостойкость;
— стойкость к старению;
— имеется сертификат соответствия, гигиеническое заключение и сертификат СЕ.

Аксессуары для гофрированных труб

Муфта для труб гофрированных, IP40

Назначение:
— соединение гибких гофрированных труб; соединение гибких гофрированных труб с жесткими гладкими трубами.
Характеристики:
— материал – полиэтилен;
— цвет – прозрачный;
— температура эксплуатации – от –40 до +90 °С;
— степень защиты – IP40.

Заглушка для труб, IP40

Назначение:
— защита концов гофрированных и жестких гладких труб от попадания строительного мусора, способного помешать дальнейшей протяжке кабеля.
Характеристики:
— материал – полиэтилен;
— цвет – прозрачный;
— температура эксплуатации – от –40 до +90 °С;
— степень защиты – IP40.

Коробка ответвительная прямоугольная для твердых стен, IP40

Назначение:
— декоративное оформление и защита мест соединения силовых и информационных кабелей; предназначена для скрытой установки в негорючих основаниях.
Характеристики:
— материал – полистирол;
— цвет крышки: белый RAL 9010;
— температура монтажа – от –5 до +60 °С;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40.

Аксессуары для монолитного бетоностроения

Универсальная установочная коробка

Назначение:
— применяется для монтажа скрытой электропроводки, обеспечивая защиту соединенных жил кабелей от внешних воздействий;
— применяются для установки электроустановочных изделий европейского стандарта.
Характеристики:
— материал корпуса – полипропилен;
— температура монтажа –от –25 до +100 °С;
— четыре ввода Ø 20 мм под гофрированную трубу Ø 25 мм в каждом корпусе;
— два ввода Ø 25 мм для стыковки корпусов между собой;
— прочная стыковка составных частей, коробки гарантированно выдерживают все ударные нагрузки, возникающие при подаче бетона.
Отличительные особенности:
— монтаж к арматурному каркасу с помощью прутка.
Комплектация:
— пруток поставляется в комплекте. Длина прутка 450 мм.

Универсальная потолочная коробка

Назначение:
— формирование потолочной распределительной коробки с крюком для подвеса люстры при монолитном бетоностроении.
Характеристики:
— материал корпуса – полипропилен;
— температура монтажа – от –25 до+100 °С;
— в коробке четыре ввода Ø 20 мм под гофрированную трубу Ø 25 мм в каждом корпусе; два ввода Ø 25 мм для стыковки корпусов между собой;
— в конусной крышке: два ввода под гофрированную трубу Ø 25 мм; два ввода под гофрированную трубу Ø 20 мм; • два ввода Ø 25 мм для стыковки корпусов между собой;
— прочная стыковка составных частей, коробки гарантированно выдерживают все ударные нагрузки, возникающие при подаче бетона.
Отличительные особенности:
— монтаж к арматурному каркасу выполняется с помощью прутка.
Комплектация:
— пруток поставляется в комплекте. Длина прутка 450 мм.

Коробка установочная для заливки в бетон

Назначение:
— формирование посадочных мест под электроустановочные изделия европейского стандарта при монолитном бетоностроении.
Характеристики:
— материал корпуса – полипропилен;
— температура монтажа – от –25 до +100 °С;
— четыре ввода Ø 20 мм под гофрированную трубу Ø 25 мм в каждом корпусе;
— два ввода Ø 25 мм для стыковки корпусов между собой;
— прочная стыковка составных частей, коробки гарантированно выдерживают все ударные нагрузки, возникающие при подаче бетона.

Коробка потолочная для заливки в бетон

Назначение:
— формирование потолочной распределительной коробки с крюком для подвеса люстры при монолитном бетоностроении.
Характеристики:
— материал корпуса – полипропилен;
— температура монтажа – от –25 до +100 °С;
— два ввода под гофрированную трубу Ø 25 мм;
— два ввода под гофрированную трубу Ø 20 мм;
— прочная стыковка составных частей коробки гарантированно выдерживает все ударные нагрузки, возникающие при подаче бетона;
— увеличение глубины коробки с помощью дополнительных корпусов (код 59381B), при этом каждый дополнительный корпус увеличивает глубину коробки на 40 мм;
— встроенная гайка с резьбой М6 для установки крюка.



Суппорт для заливки в бетон

Назначение:
— крепление коробок установочных для заливки в бетон на встречную опалубку при монолитном бетоностроении.
Характеристики:
— материал корпуса – полипропилен;
— температура монтажа – от –25 до +100 °С;
— для стыковки суппорта с коробкой установочной используется отрезок жесткой гладкой трубы Ø 20 мм.
Комплект поставки:
— отрезок жесткой гладкой трубы Ø 20 мм не входит в комплект поставки.

Корпус коробки для заливки в бетон

Назначение:
— увеличение глубины установочных коробок и коробок потолочных для заливки в бетон.
Характеристики:
— материал – полипропилен;
— температура монтажа – от –25 до +100 °С;
— установка одного корпуса позволяет увеличить глубину установочных и потолочных коробок на 40 мм;
— корпус входит в состав коробок 59381 (1 шт.), 59382 (2 шт.), 59383 (3 шт.).

Крюк изолированный для коробок потолочных

Назначение:
— подвес люстры к залитой в бетон коробке потолочной.
Характеристики:
— материал – сталь;
— материал изоляции: сшитый полиэтилен (трубка термоусаживаемая);
— резьба М6;
— максимальная нагрузка – 10 кг;
— длина крюка выбирается в зависимости от количества дополнительных корпусов, используемых с коробкой 59391 и толщины слоя потолочной штукатурки.

Втулка концевая для заливки в бетон

Назначение:
— аксессуар для концевой пристыковки гофрированных труб к опалубке позволяет организовать вывод канала для электропроводки из монолита.
Характеристики:
— материал – полипропилен;
— температура монтажа – от –25 до +100 °С;
— имеется фиксатор для крепления протяжки.

Крышка для коробки установочной

Назначение:
— использование коробки установочной в качестве распаечной.
Характеристики:
— материал – полистирол;
— цвет – белый RAL 9010;
— степень защиты – IP40.
Комплект поставки:
— крепежные саморезы.

Крышка для коробки потолочной с крюком

Назначение:
— декоративное оформление коробок потолочных с крюком.
Отличительные особенности:
— материал – полистирол;
— цвет – белый RAL 9010;
— степень защиты – IP40;
— в крышке имеется отверстие Ø 6,5 мм для крюка и отверстие Ø 10 мм для вывода кабеля.
Комплект поставки:
— крепежные саморезы.

Приспособления для прокладки кабеля

Стекловолоконные протяжки

Устройство закладки кабеля в пластиковом корпусе

Назначение:
— приспособление многоразового использования для закладки кабеля в трубы или каналы строительных конструкций.
Характеристики:
— материал прутка: стекловолокно;
— механизм привода для сматывания и разматывания прутка;
— фиксатор положения прутка;
— наконечник с резьбой М5;
— удобная рукоять.
Комплект поставки:
— стеклопруток;
— кабельный чулок Ø 6–9 мм, М5, код 59509;
— гибкая направляющая Ø 6 мм с ушком, M5;
— гибкая направляющая Ø 7 мм, M5;
— гибкая направляющая Ø 10 мм, M5;
— 3 направляющих с крепежным ушком, М5;
— диск для защиты ладони и быстрой подачи прутка;
— ремонтный комплект (2 соединительные муфты, 3 концевые муфты, спец. клей 1 шт.).

Устройство закладки кабеля на вращающемся барабане

Назначение:
— приспособление многоразового использования для закладки кабеля в трубы или каналы строительных конструкций, кабельную канализацию.
Характеристики:
— материал прутка: стекловолокно;
— вертикальный вращающийся барабан с системой подачи и фиксации прутка.
Комплект поставки:
— стеклопруток;
— вращающийся барабан;
— наконечник с петлей.



Кабельные чулки

С резьбовым наконечником

Назначение:
— приспособление многоразового использования для захвата кабеля при протяжке в трубы или каналы строительных конструкций, применяется совместно с протяжками, имеющими соответствующий резьбовой наконечник.
Характеристики:
— материал – оцинкованная сталь;
— надежная фиксация кабеля;
— наконечник с внутренней резьбой.



С одной петлей

Назначение:
— приспособление многоразового использования для захвата кабеля при протяжке в трубы или каналы строительных конструкций.
Характеристики:
— материал – оцинкованная сталь;
— надежная фиксация кабеля;
— выдерживает высокие нагрузки.



Чтобы защитить провода и кабели в индустриальном оборудовании или промышленных работах, используется новейшая специализированные Гофрированные трубы Octopus.

Гофрированные трубы Octopus пригодны для использования даже в условиях экстремально низких температур (до –40°С), т.к. они сохраняют гибкость и ударопрочность.
Также отличительной особенностью является способность выдерживать и экстремально высокие температуры (до +105°С), а также тепловое воздействие до +150° С в течение короткого промежутка времени.

достаточно просто нажать на замок фиксатора.


Выбор труб в зависимости от условий прокладки

Условия прокладки трубы можно разделить на скрытую прокладку и открытую прокладку.

Скрытая прокладка — прокладка внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в фальш-пространствах строительных конструкций (в пустотах фальш-стен, фальш-полов, фальш-потолков). Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.

  • Прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т.д.).
    В этом случае, с точки зрения ПУЭ могут быть применены любые трубы как не распространяющие горение, так и распространяющие горение. Однако в последнее время ужесточаются требования по данному вопросу со стороны пожарной инспекции и в настоящее время при строительстве объектов социальной сферы — детских садов, школ, гостиниц, как правило, требуется использовать трубу не распространяющую горение, даже если она проложена в монолитном бетоне.
  • Прокладки в пустотах негорючих строительных конструкций (внутри негорючих фальш-стен, фальш-полов, фальш-потолков — к примеру, бетонная стена обшита гипсокартоном).
    Применяются не распространяющие горение пластиковые трубы (использовать распространяющую горение гофру ПНД в этом случае уже нельзя).
  • Прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой).
    Должны применяться только негорючие трубы (обычно — металлические электросварные трубы). Применение не распространяющих горение пластиковых труб запрещено.

Открытая прокладка — прокладка по поверхности стен, полов, потолков. Открытую прокладку можно разделить на пять типов.

  • Прокладка в помещении по негорючим материалам.
    Применяются не распространяющие горение пластиковые трубы.
  • Прокладка в помещении по горючим материалам (к примеру, по деревянной стене).
    В соответствии с ПУЭ глава 2.1, в подобных условиях прокладки можно использовать трубы не распространяющие горение, при этом при использовании кабеля (провода) в распространяющей горение изоляции мы должны обеспечить расстояние не менее чем в 10 мм от трубы до горючей стены. Обеспечить необходимое расстояние позволит пластиковый держатель. При использовании не распространяющей горение трубы в сочетании с кабелем не распространяющим горение (кабели типа NYM, ВВГнг и т.п.) можно прокладывать не распространяющую горение трубу непосредственно по горючим основаниям.
  • Прокладка снаружи зданий.
    С точки зрения пожарной безопасности труба не должна распространять горение. С точки зрения стойкости к атмосферным воздействиям мы рекомендуем использовать не гофрированные, а жёсткие гладкие трубы, причём под навесом в отсутствии прямого воздействия ультрафиолета и атмосферных осадков.
  • Открытая прокладка в пожароопасных помещениях.
    В пожароопасных помещениях допускается применение не распространяющих горение пластиковых труб в сочетании с кабелем не распространяющим горение. Выбор типа труб для прокладки в пожароопасных помещениях необходимо осуществлять в соответствии с согласованной проектной документацией.
  • Открытая прокладка во взрывоопасных помещениях.
    Во взрывоопасных помещениях допускается проводка в металлических трубах, иных специальных трубах, либо специальным кабелям. Использовать пластиковые трубы для электропроводки нельзя.
  • Выбор диаметра гофрированной трубы

    • К осветительным приборам, как правило, подводится труба диаметром 16 мм.
    • К выключателям и розеткам подводится труба диаметром не менее 20 мм.
    • Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром не менее 25 мм, причем желательно проложить еще и резервную трубу.
    • Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу.
    • Для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм.
    • Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм.
    • Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм.
