Жесткие и армированные трубы Express

Жесткие гладкие трубы (серия 6)

Назначение:
— прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— открытая прокладка по основаниям из несгораемых и трудносгораемых материалов как внутри помещений, так и на открытом воздухе под навесом в отсутствие прямого воздействия ультрафиолета и атмосферных осадков. Монолитное бетоностроение.
Отличительные особенности:
— не распространяет горение;
— обладает устойчивостью к старению;
— широкий ассортимент аксессуаров дает возможность монтажа любой степени сложности.

Характеристики

Номенклатура

Атмосферостойкие жесткие гладкие трубы (серия 6UF)

Назначение:
— уличная прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Условия монтажа:
— наружная прокладка по фасадам зданий при прямом воздействии ультрафиолета и атмосферных осадков; открытая прокладка внутри зданий по материалам всех групп горючести и воспламеняемости; скрытая прокладка в негорючих материалах. Монолитное бетоностроение.
Отличительные особенности:
— стойкость к ультрафиолету и атмосферным осадкам;
— морозостойкость;
— высокая ударная прочность;
— не распространяет горение;
— монтировать с биматериальными аксессуарами IP67 и оцинкованными и полиамидными держателями.

Характеристики

Номенклатура

Гибкие армированные трубы

Назначение:
— прокладка цепей питания и управления к производственному технологическому оборудованию, механизмам и машинам, а также используется при прокладке сетей, подвергающихся продолжительным вибрационным воздействиям в ходе эксплуатации. В комплекте с гладкой жесткой трубой ДКС и аксессуарами для монтажа прокладка слаботочных и силовых сетей на любых сложных участках, встречающихся в процессе монтажа: при поворотах в различных плоскостях; при прокладке по сферическим поверхностям и т. п.
Отличительные особенности:
— состоят из прочного спиралевидного каркаса из непластифицированного ПВХ, залитого мягким ПВХ-пластикатом;
— повышенная гибкость;
— стойкость к динамическим и вибрационным воздействиям;
— гладкая внутренняя поверхность облегчает протяжку кабеля;
— стойкость к старению;
— стойкость к воздействию влаги.

Характеристики

Номенклатура

Аксессуары

Держатели

Держатель с защелкой

Назначение:
— крепление жестких гладких и гофрированных труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – полипропилен, АБС-пластик;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С ;
— держатели разного диаметра могут быть состыкованы друг с другом с помощью специальных фиксаторов типа «ласточкин хвост»;
— держатели разного диаметра могут быть установлены на направляющую для крепления держателей, код 51400.

Держатель двухкомпонентный

Назначение:
— крепление жестких гладких и гофрированных труб к поверхности стен, потолков, полов и перегородок; рекомендуется для крепления гофрированных труб, а также жестких гладких труб к потолку.
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— держатели разного диаметра могут быть установлены на направляющую для крепления держателей, код 51400.

Держатель с защелкой и дюбелем

Назначение:
— крепление жестких гладких и гофрированных труб к поверхности стен, потолков, полов и перегородок.
Характеристики:

— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— наличие дюбеля позволяет монтировать держатель на бетонные и кирпичные поверхности без дополнительных аксессуаров.
Комплект поставки:
— в комплект поставки входит шуруп.

Держатель с хомутиком

Назначение:
— крепление пластиковых и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – нейлон;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— фиксация осуществляется посредством специального хомута-стяжки;
— резьба М6 в основании держателя;
— для крепежа держателей к бетонным и кирпичным стенам предназначен крепежный комплект, код 63768.

Держатель раздвижной

Назначение:
— крепление пластиковых и металлопластиковых труб, а также кабеля и кабельных пучков к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – полиамид;
— температура монтажа и эксплуатации – от –40 до +100 °С;
— цвет – серый RAL 7035;
— изменяемый диаметр;
— возможность состыковки нескольких держателей в ряд;
— возможность установки на направляющую для крепления держателей, код 51400.
— возможность демонтажа крышки.

Скоба пластиковая с гвоздем

Назначение:
— крепление кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – полиэтилен;
— материал гвоздя – оцинкованная сталь;
— цвет – серый RAL 7035;
— температура эксплуатации – от –40 до +90 °С.

Направляющая для крепления держателей

Назначение:
— установка держателей с защелкой (код 510ХХ), держателей двухкомпонентных (код 511ХХ), держателей раздвижных (код 51220, 51232, 51250).
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— направляющие могут быть состыкованы между собой для увеличения длины.

Хомут стальной с внутренней резьбой М6

Назначение:
— крепление пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь;
— в хомуте имеется сквозное отверстие с внутренней резьбой М6 для крепления держателя на крепежный комплект, код 63768 или шпильку с резьбой М6

Крепежный комплект для стальных хомутов

Назначение:
— крепление стальных хомутов и держателей с хомутиком к поверхности бетонных и кирпичных стен, потолков, полов и перегородок.
Характеристики:
— материал дюбеля – нейлон;
— материал дюбель-гвоздя – оцинкованная сталь;
— размер дюбеля – D6х35 мм;
— резьба М6х5 мм на шляпке дюбель-гвоздя.

Пружина стальная для изгиба жестких труб

Назначение:
— для сгиба жестких гладких труб ДКС на угол до 90° без предварительного нагрева.

Держатель оцинкованный односторонний

Назначение:
— крепление пластиковых, металлических, металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь.

Держатель оцинкованный двусторонний

Назначение:
— крепление пластиковых, металлических, металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь.

Дюбели пластиковые с саморезами

Назначение:
— крепежные аксессуары общего назначения.
Характеристики:
— материал дюбеля – пластик;
— материал самореза – сталь оцинкованная.

Аксессуары без влагозащиты

Колено открывающееся 90°, IP40

Назначение:
— соединение жестких гладких труб одного диаметра под углом 90°.
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40;
— разъемный корпус, возможность монтажа на уже смонтированную трассу.

Тройник открывающийся, IP40

Назначение:
— Т-образное соединение трех жестких гладких труб одного диаметра.
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40;
— разъемный корпус, возможность монтажа на уже смонтированную трассу.

Поворот на 90° труба-труба, IP40

Назначение:
— соединение жестких гладких труб одного диаметра под углом 90°.
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40.

Муфта труба-труба с ограничителем, IP40

Назначение:
— соединение жестких гладких труб одного диаметра.
Характеристики:
— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40;
— в центре муфты имеется ограничитель.



Двухкомпонентные аксессуары для жестких гладких труб со степенью защиты IP67

Герметизация обеспечивается уникальной технологией двухкомпонентного литья, при котором мягкие уплотнительные элементы вплавляются в корпус муфты при ее производстве и образуют с ним единое целое. Уплотнительный элемент внутри аксессуара выполнен в виде системы двух уплотнительных выступов, взаимодополняющих друг друга и обеспечивающих столь высокую степень защиты. Уровень герметичности аксессуаров IP67 и климатическое исполнение УХЛ1 (стойкость к УФ-излучению и атмосферным осадкам) позволяют монтировать проводку по фасадам зданий, в особо сырых помещениях, в помещениях с высокой концентрацией паров и летучих соединений.

Поворот на 90° труба-труба, IP67

Назначение:
— герметичное соединение жестких гладких труб под углом 90°.
Характеристики:
— климатическое исполнение – УХЛ1;
— материал корпуса – полипропилен;
— материал уплотнителя – резина;
— цвет – серый RAL 7035
— температура эксплуатации – от –40 до +60 °С;
— степень защиты – IP67.

Муфта труба-труба, IP67

Назначение:
— герметичное соединение жестких гладких труб одного диаметра.
Характеристики:
— климатическое исполнение – УХЛ1;
— материал корпуса – полипропилен;
— материал уплотнителя – резина;
— цвет – серый RAL 7035;
— температура эксплуатации – от –40 до +60 °С;
— степень защиты – IP67.

Муфта труба-коробка, IP67

Назначение:
— герметичное соединение жестких гладких труб с корпусами ответвительных коробок, шкафов и щитков.
Характеристики:
— климатическое исполнение – УХЛ1;
— материал корпуса – полипропилен;
— материал уплотнителя – резина;
— цвет – серый RAL 7035;
— температура эксплуатации – от –40 до +60 °С;
— степень защиты – IP67.

Переходник армированная труба-жесткая труба, IP67

Назначение:
— герметичное соединение жестких гладких и армированных труб.
Характеристики:
— материал корпуса – полипропилен;
— материал уплотнителя – резина;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP67;
— сохраняется внутренний диаметр при переходе с гладкой на армированную трубу.

Пыле- и влагозащитные аксессуары

Муфта гибкая труба-труба, IP64

Назначение:
— соединение жестких гладких труб одного диаметра под произвольным углом.
Характеристики:
— материал – ПВХ;
— цвет – серый RAL 7035;
— минимальный радиус изгиба – 3 внешних диаметра;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP64;
— рекомендуется для использования в сухих помещениях.

Муфта гибкая труба-труба, IP65

Назначение:
— герметичное соединение жестких гладких труб одного диаметра под произвольным углом.
Характеристики:
— материал – ПВХ;
— цвет – серый RAL 7035;
— минимальный радиус изгиба – 2 внешних диаметра;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP65;
— рекомендуется для использования во влажных и запыленных помещениях.

Муфта гибкая труба-коробка, IP65

Назначение:
— герметичное соединение жестких гладких труб с ответвительными коробками, корпусами шкафов и боксов под произвольным углом.
Характеристики:
— материал – ПВХ;
— цвет – серый RAL 7035;
— минимальный радиус изгиба – 2 внешних диаметра;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP65;
— рекомендуется для использования во влажных и запыленных помещениях.

Переходник армированная труба-коробка, IP65

Назначение:
— герметичное соединение гибких армированных труб с ответвительными коробками, корпусами шкафов и боксов.
Характеристики:

— материал – полипропилен;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP65.

Кабельный зажим с контргайкой, IP68

Назначение:
— герметичный ввод труб и кабеля в корпуса распаечных коробок, щитков, шкафов и боксов.
Характеристики:
— материал – полиамид 6.6;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP68.

Муфта для армированных труб, IP65

Назначение:
— герметичное соединение армированных труб.
Характеристики:
— материал корпуса – полипропилен;
— материал уплотнителя – резина;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP65.

Кабельный ввод для труб, IP55

Назначение:
— герметичный ввод труб и кабеля в корпуса распаечных коробок, щитков, шкафов и боксов.
Характеристики:
— материал – ПВХ-пластикат;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С; — степень защиты – IP55.

Сигнальная световая арматура, IP54

Назначение:
— световая сигнализация.
Характеристики:
— материал – АБС-пластик;
— температура эксплуатации – от –25 до +60 °С;
— тип патрона – Е14;
— максимальная мощность лампы – 15 Вт;
— степень защиты – IP54.
Комплект поставки:
— лампа в комплект поставки не входит.

Модульные настенные коробки для электроустановочных изделий серии «Viva», IP40

Двухмодульная

Назначение:
— открытая установка розеток и выключателей ДКС серии «Viva».
Характеристики:
— материал – АБС-пластик;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40;
— рекомендуется для использования внутри сухих помещений.

Четырехмодульная

Назначение:
— открытая установка розеток и выключателей ДКС серии «Viva».
Характеристики:
— материал – АБС-пластик;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP40;
— рекомендуется для использования внутри сухих помещений.

Пыле- и влагозащищенные модульные настенные коробки для электроустановочных изделий серии «Viva», IP55

Двухмодульная

Назначение:
— открытая установка розеток и выключателей ДКС серии «Viva».
Характеристики:
— материал – АБС-пластик;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP55;
— рекомендуется для использования во влажных и запыленных помещениях.

Четырехмодульная

Назначение:
— открытая установка розеток и выключателей ДКС серии «Viva».
Характеристики:
— материал – АБС-пластик;
— цвет – серый RAL 7035;
— температура эксплуатации – от –25 до +60 °С;
— степень защиты – IP55;
— рекомендуется для использования во влажных и запыленных помещениях.



Коробки ответвительные

Предназначены для декоративного оформления и защиты от механических повреждений, пыли и влаги, мест соединения кабелей силовых и осветительных электрических сетей напряжением до 1000 В переменного и постоянного тока, а также кабелей информационных сетей (телефонных, компьютерных, телевизионных, сетей связи и пр.). Коробки предназначены для открытой установки как в помещениях, так и на открытом воздухе.

Коробки ответвительные с пластиковыми фиксаторами крышки

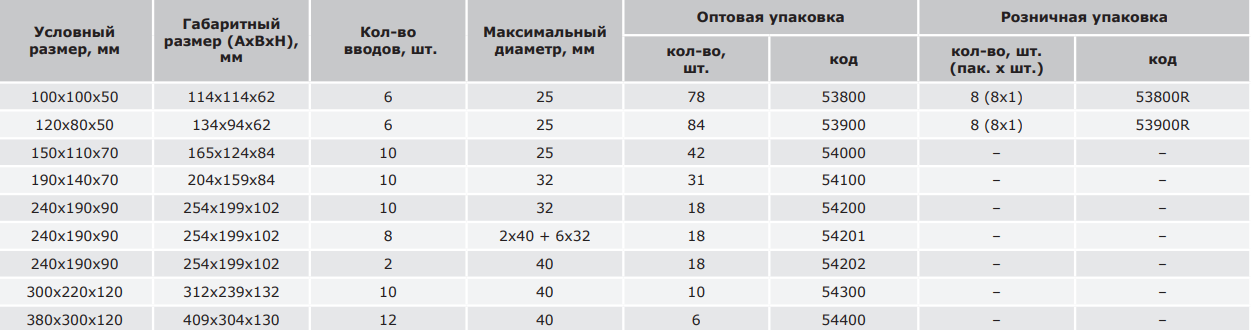

Коробки ответвительные с кабельными вводами, IP55

Характеристики:
— комплектуются кабельными вводами, предназначенными для ввода жестких и гофрированных труб, а также кабеля;
— крышки коробок 53800–54100 имеют бесшовный уплотнитель из вспененного полиуретана, привязка крышки к основанию при помощи фиксатора якорного типа;
— крышки коробок 54200–54400 снабжены уплотнительным шнуром из пористой резины, привязка крышки к основанию специальными гибкими петлями.

Коробки ответвительные с гладкими стенками, IP56

Характеристики:
— ввод труб и кабеля в коробки осуществляется при помощи муфт и кабельных зажимов (заказываются отдельно);
— крышки коробок 53810–54110 имеют бесшовный уплотнитель из вспененного полиуретана, привязка крышки к основанию при помощи фиксатора якорного типа;
— крышки коробок 54210–54410 снабжены уплотнительным шнуром из пористой резины, привязка крышки к основанию специальными гибкими петлями.

Коробки ответвительные с гладкими стенками и низкой прозрачной крышкой, IP56

Характеристики:
— ввод труб и кабеля в коробки осуществляется при помощи муфт и кабельных зажимов (заказываются отдельно);
— крышки коробок имеют бесшовный уплотнитель из вспененного полиуретана, привязка крышки к основанию при помощи фиксатора якорного типа;
— прозрачная крышка;
— степень защиты IP56.

Коробки ответвительные с гладкими стенками и высокой крышкой, IP56

Характеристики:
— высокая крышка увеличивает внутреннее пространство коробки;
— ввод труб и кабеля в коробки осуществляется при помощи муфт и кабельных зажимов (заказываются отдельно);
— крышки коробок снабжены уплотнительным шнуром из пористой резины;
— привязка крышки к основанию коробок 54230–54430 осуществляется специальными гибкими петлями;
— крышки коробок 54030, 54130 фиксируются металлическими шурупами.

Коробки ответвительные с гладкими стенками и высокой прозрачной крышкой, IP56

Характеристики:
— высокая крышка увеличивает внутреннее пространство коробки;
— ввод труб и кабеля в коробки осуществляется при помощи муфт и кабельных зажимов (заказываются отдельно);
— крышки коробок снабжены уплотнительным шнуром из пористой резины;
— привязка крышки к основанию коробок 54240–54440 осуществляется специальными гибкими петлями;
— крышки коробок 54040, 54140 фиксируются металлическими шурупами.

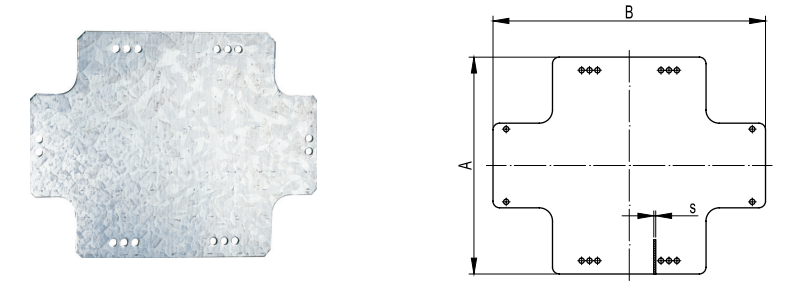

Пластины монтажные из оцинкованной стали

Назначение:
— монтаж оборудования внутрь ответвительных коробок.
Характеристики:
— материал – оцинкованная сталь.



Ответвительные коробки с защелкивающейся крышкой

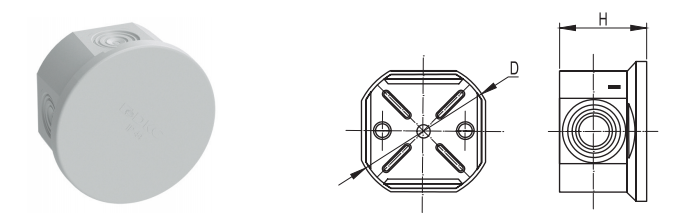

Коробки ответвительные круглые с кабельными вводами, IP44

Характеристики:
— четыре ввода для труб и кабеля с максимальным диаметром 20 мм;
— три защелки для фиксации крышки;
— две направляющие для крепления клеммных колодок на дне коробки 53500;
— четыре направляющие для крепления клеммных колодок на дне коробки 53600;
— диаметр шурупа для крепления клеммных колодок: 2,5-3 мм.

Коробка ответвительная квадратная с кабельными вводами, IP44

Характеристики:
— шесть вводов для труб и кабеля с максимальным диаметром 20 мм;
— восемь защелок для фиксации крышки;
— четыре направляющие для крепления клеммных колодок на дне коробки;
— диаметр шурупа для крепления клеммных колодок – 2,5–3 мм.



Коробка ответвительная с кабельными вводами серии FS из термопласта

Назначение:
— соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре.
Условия монтажа:
— внутри помещений и на открытом воздухе под навесом.
Характеристики:
— материал – специальный термопласт;
— степень защиты – IP55/IP56;
— цвет – оранжевый RAL 2003.
Комплектация:
— укомплектованы керамическими клеммниками;
— укомплектованы огнестойкими анкерами для монтажа на бетонное или иное основание.

Коробка ответвительная с кабельными вводами серии FS из стали

Назначение:
— соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре.
Условия монтажа:
— внутри помещений и на открытом воздухе.
Характеристики:
— материал – сталь;
— степень защиты – IP55/IP66;
— цвет – оранжевый RAL 2003.
Комплектация:
— укомплектованы керамическими клеммниками;
— укомплектованы огнестойкими анкерами для монтажа на бетонное или иное основание.

Таблица подбора

Сводная таблица аксессуаров для ввода труб и кабеля в коробки с гладкими стенками

Жесткие и армированные трубы Express

«Express» — система предназначена для открытой проводки и состоит из жестких гладких пластиковых труб, гибких армированных труб, ответвительных коробок, аксессуаров соединения и крепления, а также корпусов для накладного монтажа электроустановочных изделий.                                                                                                                                                                                                                                                                                                                                                   Можно  быстро спроектировать и смонтировать любые простые и сложные трассы, при помощи двух серий жестких гладких труб, гибких армированных труб, ответвительных коробок и всевозможных двухкомпонентных аксессуаров. Трассы будут надежно защищены от влаги и пыли в самых агрессивных средах.

Кабеленесущая система не распространяет горение и является отличным диэлектриком, что максимально снижает токи утечки и делает трасу еще надежнее.

Благодаря строгому соблюдению толщины стенок труб и аксессуаров механические и диэлектрические свойства не будут изменяться.

Жесткие гладкие трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, величиной не более 1500 В, выполненных изолированными проводами, шнурами или кабелями.

Отличительные особенности:

 Не распространяет горение
 Обладает устойчивостью к воздействию влаги
 Обладает устойчивостью к старению
 Широкий ассортимент аксессуаров даёт возможность монтажа любой степени сложности
 Имеются Сертификат пожарной безопасности, Сертификат соответствия, Гигиеническое заключение, Сертификат СЕ.

Атмосферостойкие жесткие гладкие трубы

Назначение:  уличная прокладка электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.

Условия монтажа:

• наружная прокладка по фасадам зданий при прямом воздействии ультрафиолета и атмосферных осадков; открытая прокладка внутри зданий по материалам всех групп горючести и воспламеняемости; скрытая прокладка в негорючих материалах. Монолитное бетоностроение.

Отличительные особенности:
• стойкость к ультрафиолету и атмосферным осадкам;
• морозостойкость;
• высокая ударная прочность;
• не распространяет горение;
• монтировать с биматериальными аксессуарами IP67 и оцинкованными и полиамидными держателями.

Гибкая армированная труба из самозатухающего ПВХ стандартной серии предназначена для прокладки цепей питания и управления к производственному технологическому оборудованию, механизмам и машинам, а также для прокладки сетей, подвергающихся продолжительным вибрационным воздействиям в ходе эксплуатации.

Отличительные особенности:

 Повышенная гибкость
 Стойкость к динамическим и вибрационным воздействиям
 Гладкая внутренняя поверхность облегчает протяжку кабеля
 Стойкость к старению и к воздействию влаги
