Шинопровод с алюминиевыми проводниками

Прямая секция без точек отвода

Назначение:
— построение прямых участков трассы шинопровода.
Характеристики:
— степень защиты IP55, возможно повышение до IP65;
— изоляция класса F до 155 °С, не содержит галогенов;
— порошковая окраска RAL7035, возможны другие цвета RAL;
— алюминиевый корпус в качестве PE-проводника;
— длины указываются между осями соединительных секций;
— для пятипроводной системы ширина составляет 139 мм.

Кодировка

SEF1 = длина 3000 мм
SEF2 = длина от 500 до 2999 мм

Исполнения

Исполнения

Назначение:
— организация отвода мощности от шинопровода.
Характеристики:
— секция может быть развернута как вверх, так и вниз точками отвода;
— подключение и отключения коробок может осуществляться без отключения шинопровода от сети;
— длины указываются между осями соединительных секций;
— расстояния между точками отвода могут быть изменены.

Кодировка
SP11 = 2950 мм, 3 точки отвода с одной стороны
SP12 = 500–2950 мм, 3 точки отвода с одной стороны
SP13 = 500–2950 мм, 2 точки отвода с одной стороны
SP14 = 500–2950 мм, 1 точка отвода с одной стороны
SP15 = 500–2950 мм, 4 точки отвода с одной стороны
SP16 = 2400 мм, 2 точки отвода с одной стороны
SP21 = 2950 мм, по 3 точки отвода с двух сторон
SP22 = 500–2950 мм, по 3 точки отвода с двух сторон
SP23 = 500–2950 мм, по 2 точки отвода с двух сторон
SP24 = 500–2950 мм, по 1 точке отвода с двух сторон
SP25 = 500–2950 мм, по 4 точки отвода с двух сторон

Исполнения

Горизонтальный угол

Назначение:
— горизонтальный поворот трассы.
Характеристики:
— подходит для поворота вправо и влево;
— длины указываются до оси соединительной секции.

Кодировка
HEL1 – тип 1, стандартные размеры
HEL2 – тип 2, стандартные размеры
HEL3 – тип 1, нестандартные размеры
HEL4 – тип 2, нестандартные размеры

Исполнения

Вертикальный угол

Назначение:
— вертикальный поворот трассы.
Характеристики:
— подходит для поворота вверх и вниз;
— длины указываются до оси соединительной секции.

Кодировка

VEL1 – стандартные размеры
VEL3 – нестандартные размеры

Исполнения

Секция горизонтальная Z-образная

Назначение:
— обход препятствия в горизонтальной плоскости.
Характеристики:
— размеры выбираются из заданного диапазона;
— длины указываются до оси соединительной секции.

Исполнения

Секция вертикальная Z-образная

Назначение:
— обход препятствия в вертикальной плоскости.
Характеристики:
— размеры выбираются из заданного диапазона;
— длины указываются до оси соединительной секции.

Кодировка

DVE1 – тип 1
DVE2 – тип 2

Исполнения

Горизонтальный + вертикальный углы

Назначение:
— поворот трассы в двух плоскостях.
Характеристики:
— размеры выбираются из заданного диапазона;
— длины указываются до оси соединительной секции.

Кодировка
HVE1 – тип 1
HVE2 – тип 2
HVE3 – тип 3
HVE4 – тип 4

Исполнения

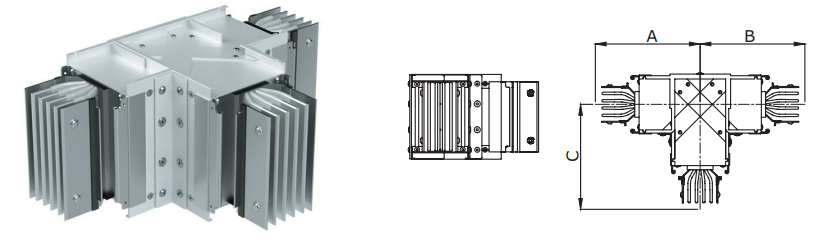

Горизонтальный Т-отвод

Назначение:
— ответвление трассы в горизонтальной плоскости.
Характеристики:
— размеры выбираются из заданного диапазона;
— длины указываются до оси соединительной секции.

Кодировка
HTE1 – тип 1, стандартные размеры
HTE2 – тип 2, стандартные размеры
HTE5 – тип 1, нестандартные размеры
HTE6 – тип 2, нестандартные размеры

Исполнения

Вертикальный Т-отвод

Назначение:
— ответвление трассы в вертикальной плоскости.
Характеристики:
— размеры выбираются из заданного диапазона;
— длины указываются до оси соединительной секции.

Кодировка

VTE1 – стандартные размеры
VTE5 – нестандартные размеры

Исполнения

Секция подключения к трансформатору/щиту

Назначение:
— ввод шинопровода в шкаф или подключение к масляному трансформатору.
Характеристики:
— контактная группа выполнена из луженого алюминия;
— длины указываются до оси соединительной секции.

Кодировка

TST1 – стандартные размеры
TST2 – нестандартные размеры

Исполнения

Секция подключения к трансформатору/щиту с горизонтальным углом

Назначение:
— ввод шинопровода в шкаф или подключение к масляному трансформатору.
Характеристики:
— контактная группа выполнена из луженого алюминия;
— длины указываются до оси соединительной секции.

Кодировка

HET1 – тип 1, стандартные размеры
HET2 – тип 2, стандартные размеры
HET3 – тип 1, нестандартные размеры
HET4 – тип 2, нестандартные размеры

Исполнения

Секция подключения к трансформатору/щиту с вертикальным углом

Кодировка
VET1 – тип 1, стандартные размеры
VET2 – тип 2, стандартные размеры
VET3 – тип 1, нестандартные размеры
VET4 – тип 2, нестандартные размеры

Исполнения

Секция подключения к трансформатору/щиту с двойным горизонтальным углом

Назначение:
ввод шинопровода в шкаф или подключение к масляному трансформатору.
Характеристики:
— контактная группа выполнена из луженого алюминия;
— длины указываются до оси соединительной секции.

Кодировка

DHT1 – тип 1
DHT2 – тип 2

Исполнения

Секция подключения к трансформатору/щиту с двойным вертикальным углом

Кодировка

DVT1 – тип 1 DVT2 – тип 2

Исполнения

Секция подключения к трансформатору/щиту с вертикальным и горизонтальным углами

Кодировка

HVT1 – тип 1
HVT2 – тип 2
HVT3 – тип 3
HVT4 – тип 4

Исполнения

Секция подключения к трансформатору/щиту с горизонтальным и вертикальным углами

Кодировка

VHT1 – тип 1
VHT2 – тип 2
VHT3 – тип 3
VHT4 – тип 4

Исполнения

Секция подключения к сухому трансформатору

Назначение:
— подключение шинопровода к сухому трансформатору.
Характеристики:
— межфазные расстояния изготавливаются под конкретные присоединительные размеры трансформатора;
— порядок фаз выбирается под конкретный трансформатор;
— у номиналов 3200–5000 А два присоединительных контакта расположены параллельно.

Кодировка

TPP1 – тип 1
TPP2 – тип 2

Исполнения

Секция подключения к сухому трансформатору с горизонтальным углом

Кодировка

HTP1 – тип 1
HTP2 – тип 2
HTP3 – тип 3
HTP4 – тип 4

Исполнения

Секция подключения к сухому трансформатору с вертикальным углом

Кодировка

VTP1 – тип 1
VTP2 – тип 2
VTP3 – тип 3
VTP4 – тип 4

Исполнения

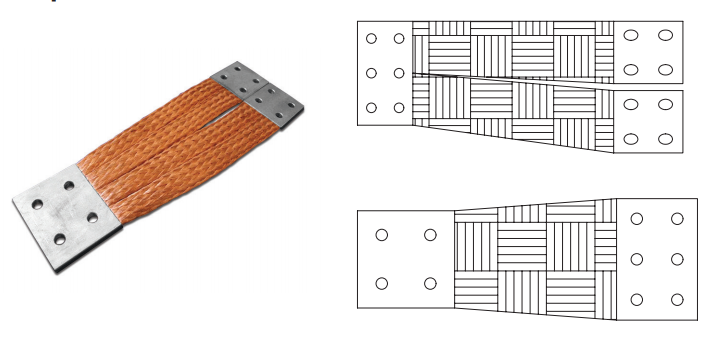

Набор гибких шин

Назначение:
— подключение шинопровода к трансформатору.
Характеристики:
— изготавливаются под конкретные размеры контактной группы трансформатора;
— в комплект может входить от 4 до 16 шин.

Исполнения

Кабельная секция

Назначение:
— подключение шинопровода к кабельной линии.
Характеристики:
— контактная группа выполнена из луженого алюминия;
— боковые и донная стенки съемные.

Кодировка

FED1 – стандартные размеры
FED2 – нестандартные размеры

Исполнения

Кабельная секция для вертикальных трасс

Назначение:
— подключение шинопровода вертикального расположения к кабельной линии.
Характеристики:
— контактная группа выполнена из луженого алюминия;
— боковые и донная стенки съемные.

Кодировка

FVR1 – тип 1, стандартные размеры
FVR2 – тип 2, стандартные размеры
FVR3 – тип 1, нестандартные размеры
FVR4 – тип 1, нестандартные размеры

Исполнения

Секция транспозиции фаз

Назначение:
— изменение порядка чередования фаз.

Кодировка

SPT1 – тип 1, стандартные размеры
SPT2 – тип 2, стандартные размеры
SPT3 – тип 3, нестандартные размеры
SPTS – спец. исполнение

Исполнения

Огнестойкий проход

Назначение:
— проход шинопровода через перекрытия и стены с нормируемым пределом огнестойкости.
Характеристики:
— собирается из группы системы огнестойкие перегородки «Vulcan» согласно инструкции.

Соединительная секция

Назначение:
— соединение между собой секций шинопровода;
— компенсация температурного расширения шин.
Характеристики:
— дополнительные желоба для отвода тепла в изолирующих разделителях;
— гайка со срывной головкой для удобства монтажа.
