Труба стальная жесткая

Назначение:
— защита проводов и кабелей от механических повреждений, прокладка электрических, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами и кабелями;
— защита от механических повреждений и агрессивной среды.
Характеристики:
— исполнение 1 – сталь, оцинкованная по методу Сендзимира;
— исполнение 2 – нержавеющая сталь AISI 304;
— исполнение 3 – нержавеющая сталь AISI 316L.
Условия монтажа:
— открытая прокладка по материалам всех групп горючести (НГ-Г4 по ГОСТ 30244) и воспламеняемости В1-В3 по ГОСТ 30402);
— скрытая прокладка в пустотах фальшстен, фальшполов, фальшпотолков в материалах групп горючести НГ-Г3 по ГОСТ 30244.
Отличительные особенности:
— трубы из оцинкованной стали имеют равномерный внутренний шов без острых краев, что позволяет снизить вероятность повреждения оболочки кабеля при протяжке в трубе;
— в трубах из нержавеющей стали внутренний сварной шов зачищается при производстве, тем самым придавая внутренней поверхности трубы идеальную гладкость и исключая минимальную возможность повреждения кабеля, облегчая монтажные работы.

Аксессуары для стальных жестких труб

Аксессуары для стальных жестких труб обладают целым рядом преимуществ, основным из которых, несомненно, является запатентованная технология быстрой фиксации с высоким уровнем защиты от пыли и влаги. Благодаря системе быстрой фиксации время монтажа значительно сокращается, а сам процесс упрощается. Отсутствие необходимости в нанесении резьбы, сварке, специальном инструменте совместно с легкостью установки делают монтаж стальных труб невероятно простым и удобным. Аксессуары производятся из никелированной латуни и нержавеющей стали AISI 316L и являются оптимальным решением для жестких условий эксплуатации на промышленных предприятиях.

Муфта соединительная труба-труба

Назначение:
— герметичное соединение жестких стальных труб одного диаметра.
Характеристики:
— исполнение 1 – никелированная латунь;
— исполнение 3 – нержавеющая сталь AISI 316L
— степень защиты IP66/IP67;
Отличительные особенности:
— самозажимной механизм, обеспечивающий степень защиты – IP66/IP67.

Муфта труба-коробка IP66/IP67

Назначение:
— герметичное соединение жестких стальных труб с корпусами ответвительных коробок, шкафов и щитков.
Характеристики:
— исполнение 1 – никелированная латунь;
— исполнение 3 – нержавеющая сталь AISI 316L;
— степень защиты IP66/IP67.
Отличительные особенности:
— самозажимной механизм, обеспечивающий степень защиты – IP66/IP67;
— метрическая резьба.
Комплектация:
— позицию необходимо дополнительно укомплектовать гайкой и уплотнительной прокладкой.

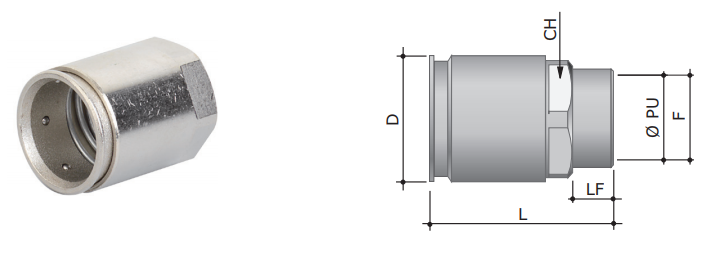

Муфта труба-коробка с внутренней резьбой IP66/IP67

Назначение:
— герметичное соединение жестких стальных труб с корпусами ответвительных коробок, шкафов и щитков.
Характеристики:
— исполнение 1 – никелированная латунь;
— исполнение 3 – нержавеющая сталь AISI 316L
— степень защиты IP66/IP67.
Отличительные особенности:
— самозажимной механизм, обеспечивающий степень защиты – IP66/IP67;
— внутренняя метрическая резьба.

Назначение:
— герметичное соединение жестких стальных труб с металлорукавами;
— используется для перехода с жесткой трубы на металлорукав при необходимости гибкого поворота трассы.
Характеристики:
— исполнение 1 – никелированная латунь;
— исполнение 3 – нержавеющая сталь AISI 316L;
— степень защиты IP66/IP67. Отличительные особенности:
— самозажимной механизм, обеспечивающий степень защиты – IP66/IP67;
— герметичное соединение металлорукава и трубы производится одной муфтой.

Муфта труба-коробка с герметичным уплотнением кабеля IP68

Назначение:
— герметичный ввод кабеля и трубы в корпуса оборудования, шкафы, щитки, распаечные коробки.
Характеристики:
— материал – никелированная латунь;
— температура эксплуатации – от –25 до +120 °С; • степень защиты – IP68;
Отличительные особенности:
— конструктивно совмещает герметичный кабельный зажим и муфту для жесткой трубы;
— герметичный ввод в корпуса с исключением возможности попадания пыли и влаги в корпус по кабельной трассе;
— уплотнительное кольцо надежно обжимает круглый одиночный кабель на вводе в коробку, шкаф.
Комплектация:
— позицию дополнительно укомплектовать гайкой и уплотнительной прокладкой при необходимости.

Поворот на 90° труба-труба, IP67

Назначение:
— герметичное соединение жестких стальных труб под углом 90°;
— соединение с трубой производится при помощи муфты соединительной труба-труба.
Характеристики:
— исполнение 1 – сталь, оцинкованная по методу Сендзимира;
— исполнение 2 – нержавеющая сталь AISI 304;
— исполнение 3 – нержавеющая сталь AISI 316L;
— степень защиты – IP67.

Концевая втулка, наружная

Назначение:
— защита изоляции кабеля от повреждений об острые края стальных труб при протяжке, либо обрезке труб, выводе кабеля.
Характеристики:
— материал – полиэтилен;
— температура эксплуатации – от –40 до +60 °С;
— не содержит галогенов.

Аксессуары для гибких и жестких металлических труб

Держатель с крышкой быстрой фиксации

Назначение:
— крепление жестких гладких стальных труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— исполнение 1 – сталь с цинковым покрытием, нанесенным методом гальванического цинкования;
— исполнение 2 – нержавеющая сталь AISI 304;
— отверстие в основании базы держателя 6х10 мм.
Отличительные особенности:
— запатентованная система быстрой фиксации значительно экономит время и силы;
— надежная установка трубы без винтов и дополнительных инструментов;
— профилированный профиль держателя обеспечивает надежную фиксацию трубы и высокую нагрузку на вырыв при подвесе;
— края без заусенцев не повреждают покрытие трубы при монтаже.
Комплектация:
— метизы для крепления к стене заказываются отдельно.

Держатель оцинкованный односторонний

Назначение:
— крепление пластиковых, металлических, металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь.

Держатель оцинкованный двусторонний

Назначение:
— крепление пластиковых, металлических, металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь.

Дюбели пластиковые с саморезами

Назначение:
— крепежные аксессуары общего назначения.
Характеристики:
— материал дюбеля – пластик;
— материал самореза: сталь оцинкованная.

Хомут стальной с внутренней резьбой М6

Назначение:
— крепление пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь;
— в хомуте имеется сквозное отверстие с внутренней резьбой М6 для крепления держателя на крепежный комплект, код 63768 или шпильку с резьбой М6.

Крепежный комплект для стальных хомутов

Назначение:
— крепление стальных хомутов и держателей с хомутиком к поверхности бетонных и кирпичных стен, потолков, полов и перегородок.
Характеристики:
— материал дюбеля – нейлон;
— материал дюбель-гвоздя – оцинкованная сталь;
— материал дюбеля – D6х35 мм;
— резьба М6х5 мм на шляпке дюбель-гвоздя.

Хомут стальной с внутренней резьбой М6

Крепежный комплект для стальных хомутов

Хомут стальной с приварной гайкой

Назначение:
— крепление пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь;
— приварная гайка с метрической резьбой.
Отличительные особенности:
— обработанные края не повреждают покрытие труб, не оставляют царапин на поверхности.

Стальной хомут для труб

Назначение:
— крепление пластиковых и стальных труб к поверхности стен, потолков, полов и перегородок.
Характеристики:
— материал – оцинкованная сталь.
Отличительные особенности:
— удобная система фиксации труб с откидной крышкой.

Хомут для тяжелых нагрузок из нержавеющей стали

Назначение:
— крепление пластиковых, стальных и других видов труб к поверхности стен, потолков, полов и перегородок; подвес на резьбовую шпильку и к консолям.
Условия монтажа:
— внутри помещений, на открытом воздухе.
Характеристики:
— исполнение 2 – нержавеющая сталь AISI 304;
— исполнение 3 – нержавеющая сталь AISI 316L;
— диаметр труб от 15 мм (3/8”) до 115 мм (4”).
Отличительные особенности:
— обработанные края не повреждают покрытие труб, не оставляют царапин на поверхности;
— хорошие показатели нагрузки и высокая химическая стойкость материала для жестких условий эксплуатации.

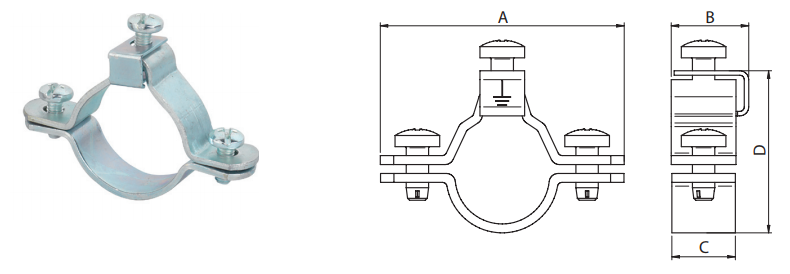

Хомут заземления для труб

Назначение:
— заземление, зануление и уравнивание потенциалов стальных труб.
Характеристики:
— исполнение 1 – сталь с цинковым покрытием, нанесенным методом гальванического цинкования;
— возможно подключение проводников сечением до 16 мм2;
— диаметры труб от 16 мм (3/8”) до 63 мм (2”).

Аксессуары для гибких и жестких металлических труб

Втулка защитная

Назначение:
— ответвление и вывод кабелей из коробок и металлических лотков с целью предохранения оболочки кабеля от прорезания острой кромкой.
Характеристики:
— материал – никелированная латунь;
— степень защиты – IP67; • метрическая резьба.
Отличительные особенности:
— высокая стойкость к жестким условиям окружающей среды;
— гладкая внутренняя поверхность с радиальными скруглениями;
— фиксируется резьбовым соединением или гайкой.
Комплектация:
— при необходимости гайка заказывается дополнительно.

Втулка соединительная

Назначение:
— соединение двух муфт с метрической резьбой одного типоразмера.
Характеристики:
— материал – никелированная латунь;
— степень защиты – IP67;
— метрическая резьба.

Заглушка из никелированной латуни

Назначение:
— закрытие неиспользуемых резьбовых метрических отверстий.
Характеристики:
— материал – никелированная латунь;
— метрическая резьба.

Ниппель

Назначение:
— соединение различных элементов с соответствующими метрическими резьбовыми отверстиями.
Характеристики:
— материал – никелированная латунь;
— наружная метрическая резьба.

Переходник с метрической резьбой МЕТ-МЕТ

Тип А

Тип В

Назначение:
— переход на различные типоразмеры метрической резьбы.
Характеристики:
— материал – никелированная латунь;
— переход на метрическую резьбу необходимого размера;
— метрическая резьба – ISO Metric EN 60423;
— 2 различных типа переходников.
Отличительные особенности:
— высокая химическая стойкость материала для жестких условий эксплуатации.

Гайка

Назначение:
— фиксация муфт для гибких и жестких стальных труб к корпусам оборудования, шкафам, щиткам, ответвительным коробкам.
Характеристики:
— исполнение 1 – никелированная латунь;
— исполнение 3 – нержавеющая сталь AISI 316L.

Гайка заземляющая

Назначение:
— создание надежного электрического контакта между аксессуарами и корпусами заземленного электрооборудования или коробок ответвительных.
Характеристики:
— никелированная латунь.
Отличительные особенности:
— нет необходимости зачищать окрашенную поверхность;
— надежный контакт при подключении к существующему оборудованию;
— острые выступы срезают краску, врезаясь в металл, обеспечивают надежный контакт.

Прокладка уплотнительная IP67

Назначение:
— герметизация мест ввода муфт в корпуса оборудования, шкафы, щитки, распаечные коробки обеспечивает степень защиты IP67.
Характеристики:
— температура эксплуатации – от –45 до +150 °С (кратковременно до 180 °С).

Поворотный адаптер 45°, IP68

Назначение:
— выбор направления вывода кабеля и минимизация возможных механических или температурных воздействий на кабель при поворотах.
Условия монтажа:
— внутри помещений и на открытом воздухе.
Характеристики:
— материал – никелированная латунь;
— производится согласно EN 61386-1 и EN 60423;
— степень защиты – IP68/IP67;
— совместим со всеми резьбовыми метрическими соединениями;
Отличительные особенности:
— высокая точность изготовления гарантирует ввод кабеля без риска повреждения изоляции;
— вращающийся корпус адаптера с внутренним уплотнением гарантирует высокую степень герметичности.
Комплектация:
— позицию дополнительно укомплектовать гайкой и уплотнительной прокладкой при необходимости.
